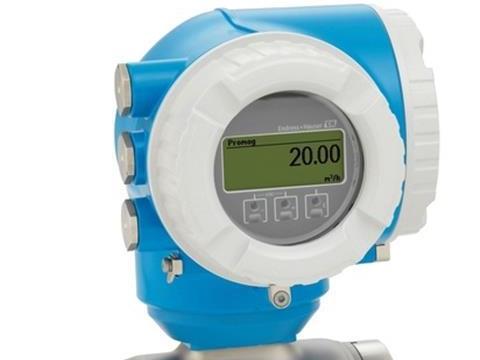

E+H Promag 50H 电磁流量计产品参数详解
E+H（Endress+Hauser）Promag 50H 是一款卫生级电磁流量计，专为食品、制药、饮料等对卫生要求极高的行业设计，基于 “法拉第电磁感应定律” 测量导电液体（电导率≥5 μS/cm）的体积流量。其核心优势在于全卫生级结构、高精度测量、抗污染、易清洁，适配药液、乳制品、果汁、食用油等无菌 / 洁净流体，完全符合 3A、EHEDG、FDA 等卫生认证标准，是卫生级流程中流量计量的核心设备。
一、核心产品定位与测量原理
1. 产品定位：卫生级流体流量测量专家
Promag 50H 聚焦 **“无菌 / 洁净流体 + 高卫生要求” 场景 **，解决传统流量计在卫生级流程中的核心痛点：
避免介质残留：全焊接无死角结构，无凹槽、缝隙，杜绝微生物滋生；
适配 CIP/SIP 清洁：耐受高温高压清洁（如 150℃蒸汽灭菌），无需拆卸即可完成在线清洁；
满足合规要求：材质与结构符合食品制药行业卫生标准，支持数据追溯与审计追踪。
2. 测量原理：法拉第电磁感应定律
当导电液体以流速 v 流经磁场时，会产生感应电动势，核心测量逻辑如下：
磁场生成：传感器线圈通以交变电流，在测量管内产生均匀磁场；
感应电动势产生：导电液体切割磁力线，在测量管两侧的电极上产生感应电动势（E）；
流量计算：通过公式 E = k×B×L×v（k = 常数，B = 磁感应强度，L = 电极间距，v = 流体平均流速）计算流速，结合测量管截面积，输出体积流量；
核心优势：无机械运动部件，无压损，不受流体粘度、密度、温度影响，仅与流速相关，测量稳定。
二、核心技术参数详解（按类别划分）
1. 基础测量参数（流量性能核心）
表格
参数类别 指标要求 说明（卫生级场景价值）
测量范围 公称直径（DN）：DN10~DN150（对应英寸 3/8"~6"）；
流速范围：0.1~10 m/s 覆盖卫生级流程主流管道规格（如药液输送 DN25、乳制品 DN50），流速适配间歇 / 连续生产场景。
测量精度 体积流量精度：
- 标准精度：±0.5% 测量值（流速≥0.5 m/s）；
- 低流速精度：±0.0005 m³/h（流速 0.1~0.5 m/s） 满足食品制药行业计量级需求（如药液配料、成品灌装），低流速精度确保小剂量输送精准。
重复性 ±0.1% 测量值 长期测量稳定，避免批次生产中流量波动导致的产品质量差异。
量程比 1:100（流速 0.1~10 m/s） 适配从 “小剂量取样” 到 “大流量输送” 的动态场景（如制药行业批次配料：0.5 m³/h~50 m³/h）。
流体兼容性 导电液体（电导率≥5 μS/cm），不含磁性颗粒（≤0.1 mm） 适配药液、乳制品、果汁、糖浆、清洗水等卫生级流体，排除磁性颗粒避免电极磨损。
2. 卫生级结构与材质参数（合规核心）
表格
参数类别 指标要求 说明（卫生级场景价值）
测量管材质 316L 不锈钢（符合 EN 1.4404/ASME SA240），内表面电解抛光，粗糙度 Ra≤0.8 μm 316L 不锈钢耐酸碱腐蚀，电解抛光表面减少介质吸附，避免微生物滋生，符合 FDA 21 CFR Part 177.2600。
电极材质 标准：316L 不锈钢；
可选：哈氏合金 C-276、钛（耐腐蚀需求） 316L 不锈钢适配多数卫生级流体，强腐蚀药液（如酸性药液）可选哈氏合金 / 钛电极。
密封材质 标准：EPDM（耐温 - 20~140℃）；
可选：FKM（耐温 - 20~200℃，耐油）、FFKM（全氟醚，耐强腐蚀） EPDM 符合 FDA 认证，适配水基流体；FKM/FFKM 适配高温清洁（如 150℃ SIP）或强溶剂场景。
卫生认证 3A（3-A Sanitary Standards）、EHEDG（欧洲卫生工程设计集团）、FDA（美国食品药品监督管理局） 完全符合食品制药行业卫生合规要求，可用于无菌药品、婴幼儿配方食品等高标准场景。
结构设计 全焊接无死角、无滞留区，测量管与法兰一体化成型，无垫片外露 杜绝介质在缝隙中残留，支持 CIP（在线清洁）/SIP（在线灭菌），无需拆卸即可完成清洁。
3. 环境与工况参数（适配生产场景）
表格
参数类别 指标要求 说明（卫生级场景价值）
流体温度 标准版本：-20~140℃；
SIP 版本：-20~150℃（短期灭菌，30 min） 适配常温生产（如果汁灌装）、高温清洁（140℃ CIP）、蒸汽灭菌（150℃ SIP）场景。
流体压力 最大工作压力：
- DN10~DN50：16 bar（140℃时）；
- DN65~DN150：10 bar（140℃时） 满足卫生级管道常规压力需求（如制药配液罐压力 0.5~2 bar），高温下压力等级适配 SIP 灭菌。
环境温度 -20~60℃（变送器）；相对湿度：5%~95%（无冷凝） 适配车间常温环境，潮湿清洁区域（如清洗间）仍稳定工作。
防护等级 传感器：IP67；
变送器（分体式）：IP65（面板安装）/IP67（壁挂安装） 传感器防冲洗、防溅水，适配车间清洁时的喷淋环境；分体式变送器安装灵活，适应不同布局。
抗振动 10~150 Hz：≤2 g（传感器）；150~2000 Hz：≤5 g（变送器） 耐受车间设备（如泵、搅拌器）振动，避免振动导致的测量误差，确保连续生产稳定。
4. 电气与通信参数（系统集成核心）
表格
参数类别 指标要求 说明（卫生级场景价值）
供电电压 10.5~42 VDC（直流）；
可选：85~230 VAC（交流，50/60 Hz） 兼容工业常用电源，直流供电适配防爆区域（如制药车间 Zone 2），交流供电适配常规区域。
输出信号 标配：2 路 4~20 mA 模拟输出（对应瞬时流量 / 累积流量）；
可选：2 路继电器输出（用于报警 / 控制） 模拟信号接入 DCS/PLC（如西门子 PCS 7、罗克韦尔 ControlLogix），继电器联动阀门 / 泵，实现流量控制。
通信协议 标配：HART 7.0；
可选：Profibus PA、Foundation Fieldbus（FF）、Modbus RTU 支持远程组态（如修改量程、清零累积流量）、数据采集与审计追踪，符合制药行业数据完整性要求。
功耗 最大功耗：10 W（直流供电）；15 W（交流供电） 低功耗设计，适配电池供电（应急场景）或节能型生产车间。
电磁兼容（EMC） 符合 IEC 61326-1 标准：
- 抗射频干扰（80~1000 MHz，10 V/m）；
- 抗静电放电（±8 kV 接触放电） 耐受车间变频器、微波干燥设备等电磁干扰，确保流量信号稳定，避免数据波动。
5. 安全与合规参数（风险控制核心）
表格
参数类别 指标要求 说明（卫生级场景价值）
防爆认证 可选：Ex d IIC T6 Gb（隔爆）、Ex ia IIC T6 Ga（本安）、Ex nA IIC T6 Ga（无火花） 适配制药 / 食品行业危险区（如溶剂回收车间 Zone 1/2），满足防爆安全要求。
安全认证 SIL 2（IEC 61508），支持 SIL 3 系统集成 可用于安全仪表系统（如药液超流量报警、紧急停机），降低生产风险。
数据存储 内置存储器，存储近 1000 条事件日志（如校准记录、故障记录），带时间戳 支持审计追踪，符合 FDA 21 CFR Part 11 数据完整性要求，便于质量追溯与合规审计。
防护功能 过流保护、短路保护、反极性保护 避免电气故障（如接线错误、过载）损坏设备，保障生产连续性。
三、关键参数与卫生级场景的适配性解读
内表面粗糙度 Ra≤0.8 μm：
电解抛光表面可减少药液、乳制品的吸附，避免微生物在粗糙表面滋生，同时降低 CIP 清洁时的化学试剂用量，符合无菌生产要求。
SIP 灭菌温度 150℃（30 min）：
适配制药行业 “在线灭菌” 流程，无需拆卸流量计即可完成灭菌，避免拆卸过程中的污染风险，提升生产效率。
低流速精度 ±0.0005 m³/h：
满足小剂量药液配料（如疫苗生产中微克级药液输送）的精准测量，避免剂量偏差导致的产品质量问题。
数据日志带时间戳：
符合食品制药行业 “全程可追溯” 要求，可记录流量异常、校准操作、清洁记录等，便于监管部门审计。
总结
E+H Promag 50H 电磁流量计的参数设计完全围绕卫生级场景的核心需求：通过全卫生级材质与结构满足合规要求，通过高精度与低流速性能适配精细生产，通过灵活的电气与通信参数支持系统集成。其参数细节（如 Ra 值、SIP 温度、数据存储）均针对食品制药行业的痛点优化，是卫生级流程中流量测量的可靠选择。
