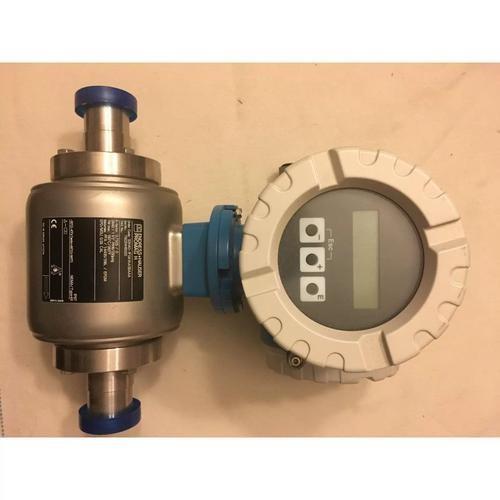

恩德斯豪斯流量计 Promag E100 变送器校准维护步骤
一、 前期准备与安全须知
人员资质：操作需由具备自动化仪表维护资质的技术人员执行。
工具准备
基础工具：螺丝刀、扳手、绝缘手套、防静电手环
校准设备：高精度信号发生器、标准电阻箱、HART 手操器（如 E+H FieldCare 或 Rosemount 475）、万用表
辅助材料：清洁布、防锈剂、密封垫片、操作手册（Promag E100 原厂说明书）
安全操作
断开变送器的电源与工艺介质连接，悬挂 “设备检修，禁止合闸” 警示牌
若现场存在腐蚀性介质或高温环境，需佩戴防护面罩与防化服
确认变送器外壳无破损、接线端子无氧化短路
二、 日常维护步骤（周期建议：每月 1 次）
外观清洁与检查
用干燥清洁布擦拭变送器外壳、显示屏及接线盒，去除灰尘、油污
检查外壳防护等级（IP65/IP67）是否完好，密封圈有无老化开裂，发现损坏立即更换
检查接线端子紧固情况，松动的端子需拧紧，避免接触不良；端子氧化的需用细砂纸打磨后涂抹导电膏
显示屏与按键功能检查
接通电源，观察显示屏是否清晰无花屏，各项参数（流量、累计量、介质温度）是否正常显示
测试本地按键（确认、切换、设置键）灵敏度，按键无响应时需检查按键面板排线或更换按键模组
信号链路检查
通过 HART 手操器连接变送器，读取设备状态与诊断信息，确认无故障代码
检查变送器与传感器、PLC 之间的接线是否正确，屏蔽层是否可靠接地（单点接地，接地电阻＜4Ω）
三、 核心校准步骤（周期建议：每年 1 次，或故障后校准）
（一） 零点校准（关键步骤，需确保传感器内无介质流动）
确保电磁流量计传感器管道内完全充满静止介质（无流动、无气泡），或关闭传感器上下游阀门，使管道处于满管静止状态
进入变送器校准菜单：通过本地按键或 HART 手操器，进入 Calibration → Zero Calibration 界面
启动零点校准：选择 Start Zero Calibration，等待校准过程完成（通常耗时 10–30 秒）
校准验证：校准完成后，观察变送器显示流量是否为 0 m³/h（或对应单位），存在偏差时重复校准 1–2 次
保存校准参数：确认零点准确后，选择 Save Calibration Data，避免参数丢失
（二） 量程校准（需借助标准信号源）
断开变送器与传感器的信号连接，将高精度信号发生器接入变送器的传感器信号输入端子
通过信号发生器模拟传感器信号：输入对应量程的标准信号（如电磁流量计传感器的 mV 级信号，需参考传感器铭牌参数）
示例：若变送器量程为 0–100 m³/h，对应传感器信号为 0–20 mV，则依次输入 0 mV、5 mV、10 mV、15 mV、20 mV
读取变送器输出值：通过 HART 手操器或万用表，测量变送器的电流输出（4–20 mA）或数字输出（如 Modbus 信号）
误差计算与修正：对比标准输入信号与变送器输出信号，误差需≤±0.2%（符合 E+H 精度标准）
若误差超出范围，进入 Span Calibration 菜单，调整量程系数，直至误差达标
保存并记录：校准完成后保存参数，填写校准记录表，记录校准日期、人员、设备状态
（三） 电气参数校准
电源电压校准：用万用表测量变送器供电电压，确认符合额定值（如 24 VDC ±10%）
输出信号校准：在变送器量程范围内，输入中点信号，验证 4–20 mA 输出是否为 12 mA，偏差需≤±0.05 mA
HART 通信校准：通过手操器发送指令，确认变送器能正常响应，通信无丢包、延迟
四、 维护后复位与验证
恢复接线：断开校准设备，重新连接传感器与变送器、PLC 的信号线路，确保接线正确
通电试运行：接通电源，观察变送器启动过程，无故障代码后，开启工艺介质阀门
现场验证：对比变送器显示流量与实际工艺流量（或参考其他流量计数据），确认测量准确
归档记录：将校准记录表、维护报告归档，更新设备维护台账
五、 常见故障处理与注意事项
零点漂移：排查传感器是否空管、介质是否有气泡，或电极是否结垢，必要时清洗传感器电极
无输出信号：检查电源、接线、保险丝，或重启变送器；若仍无输出，检测变送器主板
通信故障：检查屏蔽线接地是否良好，HART 手操器地址是否匹配，或更换通信模块
注意事项
禁止在变送器通电状态下插拔接线端子，避免静电损坏主板
校准参数不得随意修改，需严格按照原厂标准执行
若变送器故障无法自行修复，需联系 E+H 官方售后，避免私自拆解
